矩形連接器是一種外形基本上為矩形且具有基本呈矩形配合面的連接器，也是連接器家族中的一個重要門類。品種規格很多，應用也很廣泛。應該指出的是，矩形連接器和印制板連接器、條形連接器、帶狀電纜連接器的分類有時是沒有嚴格界限的。同一種連接器，有的廠家歸為矩形連接器(外形為近似矩形)，有的歸為印制板連接器(用在印制電路中)，有的歸為條形連接器(外形近似長條形)，有的歸為帶狀電纜連接器(接有帶狀電纜)。 [1] 廣泛用于室內電纜連接，設備內部連接和需多排組裝使用的場合。

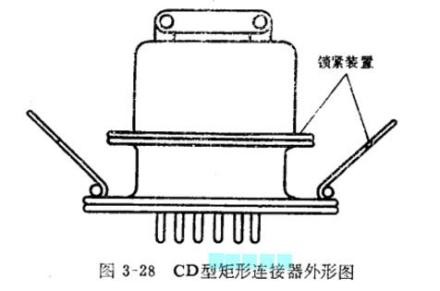

矩形連接器也是一種多接觸對低頻連接器。橫斷面呈矩形，有利于接觸對的高密度排列。圖1：CD型矩形連接器外形圖根據連接特點，矩形連接器也可分為直插式和鎖緊式兩種。根據性能和結構特點，則有非密封式、密封式、高低壓混裝式、高低頻混裝式多種。有的不帶外殼，安裝部分就是絕緣體上的凹緣；有的附有簡單的金屬安裝板；有的則有完整的外殼。矩形連接器的接觸對，有針孔式(如CD型)、彎曲簧片-圓接觸銷式(如CA型)，彎曲簧片-扁接觸銷式(如CB型)、彎曲簧片-彎曲簧片式、圓形插針-線簧插孔式、管狀插孔-絞絲插針式等。矩形連接器多用鎖扣鎖緊，如《圖1：CD型矩形連接器外形圖》所示，就是用鎖扣彈簧和外殼側面的凸緣來鎖緊的，結構簡單。操作方便。 [2] 矩形連接器的密封裝置設在插座上，多用無機燒結密封方法。

矩形連接器主要有以下幾類：1、過去主要為電子工業部所屬企業生產的CA、CB、CD型矩形連接器。2、現在用的較多，主要由電子部所屬企業生產的CH型矩形連接器。3、主要由航空、航天部所屬企業生產的J型矩形連接器。4、按國家軍標(GJB)生產的矩形連接器。5、按國際電工委員會標準(IEC)生產的矩形連接器。

矩形連接器主要有以下幾類：1、過去主要為電子工業部所屬企業生產的CA、CB、CD型矩形連接器。2、現在用的較多，主要由電子部所屬企業生產的CH型矩形連接器。3、主要由航空、航天部所屬企業生產的J型矩形連接器。4、按國家軍標(GJB)生產的矩形連接器。5、按國際電工委員會標準(IEC)生產的矩形連接器。

中企顧問網發布的http://www.cction.com《2022-2028年中國矩形連接器線纜組件行業前景展望與投資前景評估報告》共十三章。首先介紹了矩形連接器線纜組件行業市場發展環境、矩形連接器線纜組件整體運行態勢等，接著分析了矩形連接器線纜組件行業市場運行的現狀，然后介紹了矩形連接器線纜組件市場競爭格局。隨后，報告對矩形連接器線纜組件做了重點企業經營狀況分析，最后分析了矩形連接器線纜組件行業發展趨勢與投資預測。您若想對矩形連接器線纜組件產業有個系統的了解或者想投資矩形連接器線纜組件行業，本報告是您不可或缺的重要工具。

本研究報告數據主要采用國家統計數據，海關總署，問卷調查數據，商務部采集數據等數據庫。其中宏觀經濟數據主要來自國家統計局，部分行業統計數據主要來自國家統計局及市場調研數據，企業數據主要來自于國統計局規模企業統計數據庫及證券交易所等，價格數據主要來自于各類市場監測數據庫。

使用環境條件

1.1環境溫度：是指應在產品規定的環境溫度內使用。即使外部環境溫度不高但若產品工作在機箱內，散熱條件差且加上其它元器件發熱都會造成產品所處的環境溫度大大高于外部的環境溫度。超出規定的環境溫度使用也能將使金屬鍍層或絕緣體受損。1.2潮濕或水：潮濕或水都會使絕緣體表面形成水膜使絕緣性能降低，甚至造成相臨接觸件之間誤導通。一般長期在高潮濕或在有水的條件下使用的連接器都應采用有密封作用的連接器。1.3低氣壓：高空條件下氣壓會降低(恒定氣壓密封倉內除外)，當產品處于低氣壓條件下，產品的介質耐壓會下降，若傳輸?shù)碾妷焊哂诋a(chǎn)品技術條件的規定，就有可能發生電擊穿，造成失效。1.4腐蝕環境：是指產品工作時周圍的氣氛，比如海上有鹽霧，化工原料儲存?zhèn)}庫有酸堿等，這些條件都會對連接器的金屬件、絕緣體等產生腐蝕和侵蝕作用，在選用連接器時可向生產方提出特殊要求或選用能滿足這些要求的產品。1.5力學條件：是指振動、沖擊、加速度等力學作用，按微矩形連接器樣本中的參數選用。其實實際使用中線纜與接觸件壓接后還應采用線夾或其它方式對線纜加以固定，過長又無固定措施的線纜在受到振動或沖擊等外力作用下將危及到線纜的安全，嚴重時會造成線纜斷裂和微矩形連接器損壞等故障。

接線方式

接線方式是指線纜與微矩形連接器連接的方式，2.1壓接：有較高的機械強度、電性能好，可靠性高。2.2焊接：有操作簡單的優勢。但容易形成由于焊接方法、操作空間等原因造成不易發現的虛焊。

電性能

3.1接觸電阻：采用麻花針的微矩形連接器由于是多點接觸可以較好的保證其接觸可靠性。3.2額定電壓：即額定工作電壓，是指相互絕緣的各部件之間能夠長期施加的電壓。微矩形連接器如果長期工作在高于額定電壓的條件下，會使絕緣材料失效損壞連接器。3.3額定電流：即額定工作電流，額定電流的量值是在產品設計時已經確定了的，過大的電流會造成過分發熱既而損壞絕緣體形成故障，使用中不能隨意提高使用電流，要達到高可靠還應注意降額使用，一般按75～85%的額定電流來考慮。3.4絕緣電阻：是指對絕緣體加電后，在其表面或內部形成的電阻值。絕緣電阻與選用的材料和使用的環境條件有關，一般高溫或潮濕等條件下是會下降的，應按微矩形連接器生產廠家的規定使用。3.5介質耐壓：是指相互絕緣的接觸件之間以及與外殼等部件之間能承受如瞬通、瞬斷等造成的瞬間峰值電壓擊穿的能力，與絕緣體的材料，環境溫度(溫度高不利)、濕度(濕度大不利)、大氣壓(氣壓低不利)都有關，也應按微矩形連接器生產廠家的規定使用。
