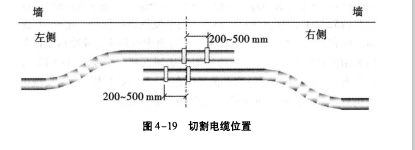

1)切割電纜:將電纜臨時固定于支架處。檢查電纜長度,確保電纜在制作中間接頭時有足夠的長度和適當?shù)挠嗔?。根?jù)工藝圖紙要求確定電纜最終切割位置,預留200 ~500mm余量,并分別做好標記,見圖4-19所示。在標記處用鋸子等工具沿電纜軸線垂直切斷。

2)電纜護套處理:根據圖紙與工藝要求確定電纜外護套剝除位置,將剝除位置以上部分的電纜外護套剝除。如果電纜外護套表面有石墨層,應按照圖紙與工藝要求用玻璃片去掉一定長度。將外護套下的化合物清除干凈。要求不得過度加熱外護套和金屬護套以免損傷電纜絕緣。

根據圖紙與工藝要求,確定金屬護套剝切點,如為鋁護套,則從剝切點開始沿鋁護套的圓周小心環切鋁護套,并去掉切除的鋁護套,具體要求如下:如為環形鋁護套,可用刀具仔細地沿著剝除位置(宜選擇在波峰處)的圓周銼斷金屬套,不應損傷電纜絕緣,護套斷口應進行處理去除尖口及殘余金屬碎屑;如為螺旋形鋁護套,可用刀具仔細地從刺除位置(宜選擇在波峰處)起沿著波紋退后-節成環并銼斷金屬套,不應損傷電纜絕緣,護套斷口應進行處理去除尖口及殘余金屬碎屑;如鋁護套與絕緣之間存在間隙，也可采用特殊工具,控制好切割深度后連同外護套-起切除;鋁護套表面處理完畢后,應在工藝要求的部位進行搪底鉛。首先在鋁護套表面涂-層焊接底料,然后在焊接底料上加一定厚度的底鉛以便后續接地工藝施工。.如為鉛護套則從剝切點處環切并去除。要求不得切入電纜線芯,打磨金屬護套口去除毛刺以防損傷絕緣，具體要求如下:用刀具在金屬套剝除位置環切--周,在須刺除的鉛護套的全長上劃兩道相距10mm的軸向切口,用尖嘴鉗剝除鉛護套;軸向切口深度必須嚴格控制,嚴禁切口過深而損壞電纜絕緣。

3)電纜加熱校直處理:交聯聚乙烯電纜中間接頭安裝前應進行加熱校直,對電纜表面進行加熱,加熱校直的溫度(絕緣屏蔽處)宜控制在(75+3)C ,加熱時間宜≥3 h。當電纜熱透后保持- -定時間， 保溫時間宜不小于60 min。去掉加熱裝置至少冷卻8 h或冷卻至常溫后采用校直裝置進行校直。通過加熱達到下列工藝要求:110 kV及以上電纜，每400mm長,彎曲偏移應在2~5mm以內。如果發現電纜仍有非常明顯的絕緣回縮,則必須重新加熱處理。加熱校直所需工具和材料主要有:溫度控制箱熱電偶、接線、加熱帶、校直管(宜采用半圓鋼管或角鐵)、輔助帶材及保溫材料等。

4)絕緣屏蔽處理:根據工藝和圖紙要求,確定絕緣屏蔽層剝切點。用外半導電絕緣屏蔽層剝離器或玻璃片盡可能地剝?nèi)ネ獍雽?dǎo)電絕緣屏蔽層,再用玻璃片在交聯聚乙烯絕緣和外半導電絕緣屏蔽層之間形成一定長度的光滑平緩的錐形過渡,如圖4-20所示，過渡部分錐形長度宜控制在20 ~ 40 mm,絕緣屏蔽斷口峰谷差宜按照工藝要求執行，如未注明建議控制在10 mm以內。要求外半導電屏蔽層剝離不要超過標記點。用外半導電絕緣屏蔽層剝離器剝離時不要試圖一次就剝到規定直徑范圍。用玻璃片去掉絕緣表面的殘留、刀痕、凹坑,盡可能使其光滑。過渡部分必須順滑。打磨過絕緣屏蔽的砂紙絕對不能再用來打磨電纜絕緣。

為了提高絕緣屏蔽斷口處電性能,可采用涂刷半導電漆方式(如圖4-21a所示)或加熱硫化方式(如圖4-21b所示)對電纜絕緣下部.絕緣屏蔽進行鏡面處理。半導電涂層應與電纜絕緣及絕緣屏蔽粘接可靠,表面光滑均勻,上端平整不起邊。

5)電纜絕緣表面的處理:電纜絕緣處理前應測量電纜絕緣以及預制件尺寸,確認上述尺寸是否符合工藝圖紙要求。電纜絕緣表面應進行打磨拋光處理。根據工藝和圖紙要求,打磨電纜絕緣，按工藝要求的順序(先粗打再細磨)用砂紙將電纜絕緣拋光,110 kV交聯電纜絕緣至少應打到400號砂紙。初始打磨時可使用打磨機或240號砂紙進行粗拋,并按照由小至大的順序選擇砂紙進行打磨,將粗砂紙的痕跡打光后再用更細的砂紙打磨。打磨時每一號砂紙應從兩個方向打磨10 遍以上,直到上一號砂紙的痕跡消失,如圖4-22所示。打磨完成后宜用平行光進行檢查。要求絕緣表面沒有雜質,凹凸起皺以及傷痕。完成絕緣處理后,根據廠商工藝要對外半導電絕緣屏敞層與絕緣之間的過渡進行精細處理,要求過渡平緩,不得形成凹陷或凸起。

打磨拋光處理重點部位是絕緣屏蔽斷口附近的絕緣表面。為確保界面壓力,打磨處理完畢后必須進行電纜絕緣外徑的測量,如圖4-23所示。要求外徑尺寸符合工藝及圖紙尺寸要求,且測量點數及X-Y方向測量偏差滿足工藝要求。測量時應多選擇幾個測量點,每個測量點宜測兩次,確保絕緣表面的直徑達到設計圖紙所規定的尺寸范圍,測量完畢應再次打磨拋光測量點去除痕跡。
